對于淬火領域,不論選擇高頻淬火設備、超音頻淬火設備,還是中頻淬火設備,都離不開關鍵部件---淬火感應器。這個部件看似簡單,其實不然,很多用戶忽略了其中要求。你對高頻淬火設備的淬火感應器知道多少呢?能分析用途和作用嗎?
高頻感應加熱線圈又稱感應器,在感應加熱系統中是非標定制件,是超高頻淬火機、高頻淬火機、超音頻淬火設備、中頻淬火機等感應加熱設備的能量輸出構件,它的感抗配電源、電流配功率、外形仿形配工件。為保證加熱速度和效率,其匝數(圈數)、直徑、形狀、尺寸等參數,要能滿足阻抗匹配條件和工件工藝的要求。相對而言,感應圈的直徑越大,圈數越少;直徑越小,圈數越多。
一、常用的高頻淬火感應器有以下幾種:

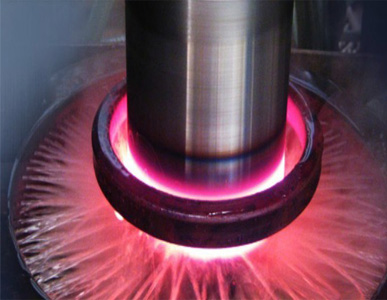

1、外表面加熱感應器;
2、內孔加熱感應器;
3、平面加熱感應器;
4、通用型的加熱感應器;
5、特殊型的加熱感應器(如自帶噴水感應加熱器);
6、單一型加熱感應器;
7、復合型加熱感應器;
8、熔煉加熱器;
9、爐膛式感應加熱器;
10、分段式爐膛感應加熱器。
一般選用能滿足大電流工作的電阻率小、純度高的紫銅管制作。
二、高頻感應器組成
1、它由感應線圈、固定結構件、冷卻水路構成。
2、感應加熱器是依據用戶所提的工藝參數而專門設計定制。
3、整個感應加熱線圈由優質大截面圓型或矩型銅管繞制而成,管內通冷卻水。同時配置冷卻水路分配器,給予感應器良好及時地降溫。
為避免感應圈與工件碰觸打火,感應圈匝間打火,防磁飽和等對機器或工件造成損壞和影響。在制作時,根據感應圈的形狀,計算出各主要參數。同時需要選擇隔熱、絕緣、保溫及防護等材料。如高溫絕緣套管、高溫保溫棉、石英管、石墨管、硅膠和耐火材料等。
感應圈的性能直接影響設備的有效輸出功率、工作效率、穩定性可靠性和使用壽命等。因此,制作的每付感應加熱線圈是經過嚴格設計和精準的制作,以確保達到好的效果。

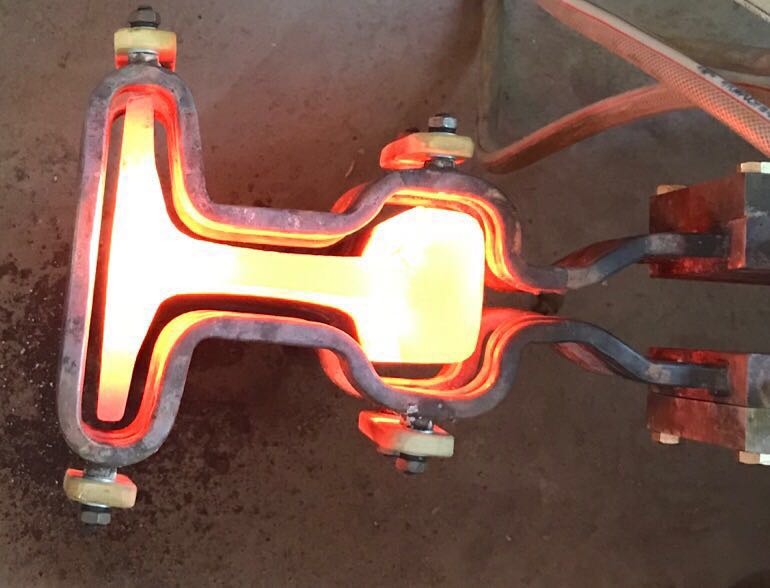

感應器形狀多種多樣,根據不同零件定制相應淬火感應器、加熱感應器、爐膛等,您還知道哪些感應器呢?共同探討,共同提升,共同學習。
